Discovere Power Asciugatrice a vuoto per le esigenze di asciugatura

La struttura dell'asciugatrice di rastrello:

L'intero apparecchio della asciugatrice è composto principalmente dalla parte mobile del dente, dalla parte a vuoto, dalla parte di riscaldamento e dalla parte di cattura.la porta di alimentazione è ben copertaL'albero principale dell'asciugatrice a rastrello dotata di gruppo di rastrello dentale è azionato dal motore,e ruota avanti e indietro a una velocità di circa 4 r/min dopo essere stato decelerato dal riduttoreIl materiale si muove da entrambi i lati con la rotazione in avanti del rastrello; quando il rastrello ruota in direzione inversa, il materiale converge da entrambi i lati verso il centro.Perché il materiale viene indirettamente riscaldato dall'acqua calda da un lato e mescolato uniformemente dai denti del rastrello dall'altro latoL'umidità presente nel materiale viene vaporizzata e, sotto l'azione del sistema a vuoto, il vapore d'acqua vaporizzato passa attraverso il raccoglitore di polvere secca, il raccoglitore di polvere umida e il condensatore.e viene scaricato dalla presa della pompa a vuoto.

Il raccoglitore di polvere secca cattura i materiali trasportati dal vapore acqueo evaporato e l'acqua dopo la condensa del vapore acqueo.Il raccoglitore di polvere umida condensa ulteriormente il vapore acqueo evaporato e cattura i solidi trasportatiQuando si asciugano materiali nocivi, occorre migliorare l'efficienza del raccoglitore di polveri per evitare l'inquinamento dell'ambiente.

Il condensatore è utilizzato principalmente per condensare ulteriormente il vapore acqueo evaporato e scaricare l'acqua condensata per garantire che la pompa di vuoto dell'asciugatrice possa mantenere un elevato grado di vuoto,che favorisce una migliore gasificazione dell'umidità interna e superficiale del materiale- il tempo di asciugatura dei materiali bagnati varia in funzione delle proprietà del materiale, dei diversi requisiti per il tenore di umidità dell'entrata e dell'uscita, del grado di vuoto durante il funzionamento,e la temperatura del mezzo di asciugaturaDi solito ci vogliono più di dieci ore.

1Struttura della conchiglia dell'asciugatrice di rastrello
Il guscio è composto da un cilindro orizzontale in acciaio con una giacca esterna di riscaldamento saldata e un coperchio con flange su entrambe le estremità.Il coperchio e la parte corrispondente del guscio in acciaio e la parte di riempimento devono essere tagliati, e la linea centrale del coperchio e del cilindro deve differire di 5 mm. Quando si installa, la linea centrale del coperchio deve essere inferiore alla linea centrale del cilindro,Così quando i denti di rastrello ruotano, il materiale situato sul lato inferiore del guscio può essere facilmente scaricato.Si noti che dovrebbe esserci una certa quantità di spazio per il movimento tra uno dei supporti e la fondazione per evitare lo stress causato dall'espansione dell'attrezzatura quando la giacca è riscaldata.
2. Struttura dei denti di rastrello dell'asciugatrice di rastrello
L'apparecchiatura con denti rastrello della asciugatrice rastrello è composta da due gruppi di denti rastrello in direzione sinistra e destra,che sono, rispettivamente, con maniche su entrambi i lati dell'albero di trasmissione ad angolo opposto. La testa del dente di rastrello della asciugatrice ha un foro quadrato che corrisponde all'albero di trasmissione. Quando assemblati, i denti di rastrello adiacenti differiscono di 90 °. Ci sono due forme alla fine dei denti di rastrello,uno è piatto e a forma di pagaia, e l'altro è anche piatto ma irregolare, ma sono tutti ad un certo angolo rispetto all'asse dell'albero motore (cioè sinistra e destra).I denti a rastrello a forma di pagaia sono utilizzati al centro dell'attrezzatura, e i denti a rastrello a forma speciale sono utilizzati alla fine dell'asciugatrice per adattarsi alla superficie della parete interna del coperchio.e i denti di rastrello della mano destra sono installati sull'altro latoQuindi quando si aggiunge il materiale, quando i denti di rastrello ruotano avanti e indietro, il materiale può essere spostato su entrambi i lati e poi al centro, in modo che il materiale sia mescolato uniformemente.Da una parte, il materiale non sarà surriscaldato quando entrerà in contatto con la parete interna della conchiglia e, d'altra parte, il materiale può essere schiacciato, la superficie di gasificazione è aumentata,e il processo di asciugatura viene favorito.
Inoltre, in ciascuno dei quattro quadranti dei denti del rastrello, è posizionato un tubo di acciaio senza cuciture con entrambe le estremità chiuse e parallele all'albero principale per colpire la parete del dispositivo,che ha un certo effetto sui materiali di depurazione e di frantumazione. I denti di rastrello sono generalmente realizzati in acciaio fuso. L'albero motore è sottoposto a coppia e momento di piegatura durante il funzionamento.l'albero motore deve inoltre avere una rigidità sufficiente per evitare di bloccarsi con la superficie interna del guscioL'albero motore è generalmente realizzato in acciaio modello.
3. il sigillo tra il dispositivo di denti rastrello e il guscio. dal principio di asciugatura della macchina di asciugatura rastrello, si può sapere che il materiale viene riscaldato nell'asciugatrice,l'umidità nel materiale viene vaporizzata, e il dispositivo a vuoto genera un vuoto elevato per estrarre il vapore acqueo vaporizzato, che intensifica l'esodo di umidità all'interno del materiale e l'umidità superficiale.Se il sigillo tra l'albero e il guscio non è buono, il grado di vuoto nell'apparecchiatura sarà notevolmente ridotto; allo stesso tempo, l'ingresso di aria fredda ridurrà la temperatura del materiale nell'apparecchiatura e influenzerà l'efficienza dell'essiccazione.Il sigillo tra il dispositivo di rastrellamento e il guscio di solito usa amianto come riempitore, che è una struttura di tenuta semplice ed efficace. Questa struttura di tenuta preme anche i denti di rastrello insieme, riducendo l'usura sulla faccia finale dei denti di rastrello.la macchina per l'essiccazione del rastrello ha anche una giacca e un albero di trasmissione che passano il vapore acqueo, e la corrispondenza tra l'albero della trasmissione e i denti del rastrello.

Specifica tecnica:

Nota: la quantità di evaporazione dell'acqua dipende dalle caratteristiche del materiale e dalle temperature dell'ingresso e dell'uscita dell'aria calda.la curva di evaporazione dell'acqua è mostrata nella figura precedente (per riferimento)Poiché il prodotto è costantemente aggiornato, i parametri pertinenti saranno modificati senza preavviso.

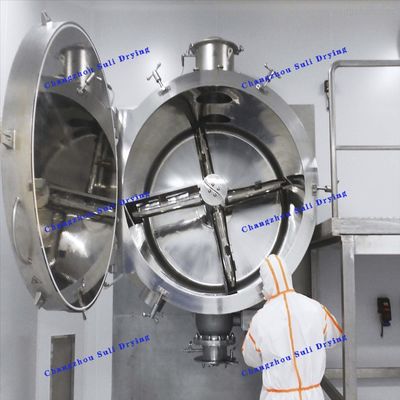

Immagini dell' attrezzatura:
